Ensaios Não Destrutivos (END)

Ensaio não destrutivo é como se olha dentro do metal sem cortar o metal. É o que diferencia uma inspeção que mede de uma inspeção que estima. A Sework executa END em caldeiras, vasos de pressão, tanques, estruturas metálicas e equipamentos de içamento no Alto Paranaíba.

Os métodos e o que cada um enxerga

Método	O que detecta	Onde mais usamos
Ultrassom — medição de espessura	Perda de parede por corrosão e erosão	Costado e tampo de caldeira, vaso de pressão e tanque
Líquido penetrante	Trinca e descontinuidade abertas na superfície	Solda, gancho, olhal e componente de içamento
Metalografia de campo — réplica metalográfica	Alteração da microestrutura por superaquecimento, fluência e fragilização	Tubo e costado de caldeira, solda e componente que trabalha aquecido
Exame visual com instrumento	Corrosão, deformação, alinhamento e aspecto do cordão de solda	Todo equipamento, sempre — é a base dos demais

A medição de espessura é a que mais decide

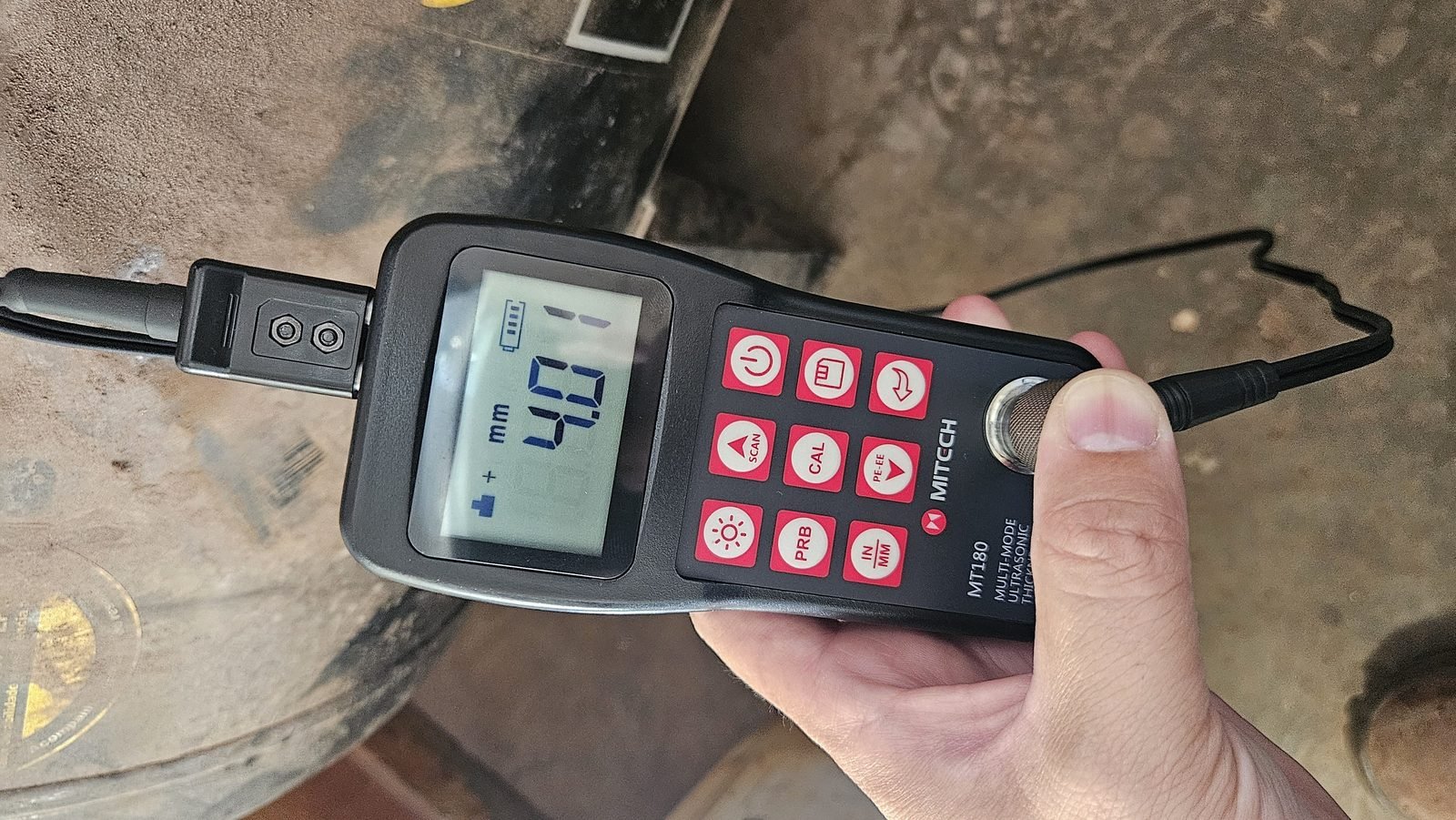

Nas nossas inspeções, o ensaio que mais determina o destino do equipamento é a medição de espessura por ultrassom. O aparelho mostra quanto restou de parede metálica no ponto medido; esse valor é comparado com a espessura mínima de projeto e com a medição anterior.

Dessa comparação sai a taxa de corrosão — quantos milímetros o equipamento perde por ano. E é a taxa, não o valor isolado, que permite dizer quanto tempo de vida resta e quando a próxima inspeção precisa acontecer.

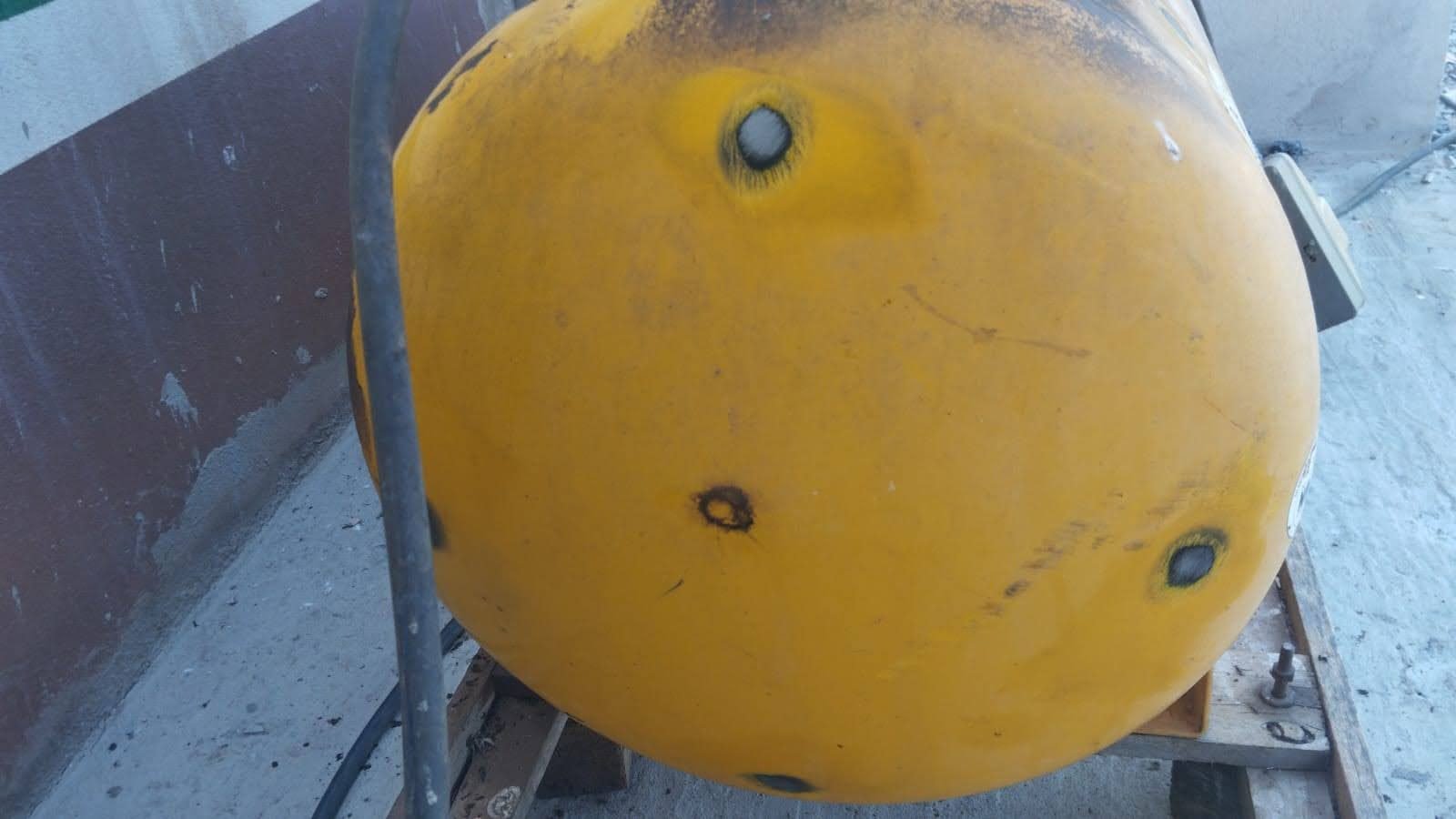

Por isso o ponto de medição é marcado e registrado. Medir em lugar diferente a cada inspeção produz números que não se comparam, e um histórico que não serve para nada.

Metalografia de campo

A réplica metalográfica lê a microestrutura do aço sem cortar a peça: lixa-se e pole-se uma área de poucos centímetros, ataca-se com reagente e copia-se o relevo dos grãos em um filme, que depois vai para o microscópio. É o ensaio que responde o que a espessura não responde — se o metal ainda é o mesmo metal.

Serve para tubo de caldeira que trabalhou acima da temperatura de projeto, solda que precisa ter o tratamento térmico comprovado e componente com suspeita de fluência ou fragilização. Em caldeira, é o exame que separa um tubo que perdeu parede de um tubo que perdeu resistência — os dois falham, mas por motivos diferentes e em prazos diferentes.

Quando o END é obrigatório

A NR-13 prevê ensaio não destrutivo no exame de caldeiras e vasos de pressão sempre que houver dúvida sobre a integridade, após reparo em parte pressurizada e nas situações que o profissional habilitado julgar necessárias.

Na inspeção de munck e de equipamento de içamento, o ensaio superficial em lança, articulação, gancho e olhal é o que detecta trinca antes que ela vire ruptura — e trinca em componente de içamento não dá aviso.

Perguntas frequentes

O que é ensaio não destrutivo?

É o conjunto de técnicas que avalia a integridade de um material ou componente sem danificá-lo e sem tirá-lo de operação. Ultrassom, líquido penetrante, metalografia de campo e exame visual são os que a Sework executa em equipamento industrial.

Qual a diferença entre medir espessura e detectar trinca?

São ensaios diferentes. A medição de espessura por ultrassom mostra quanto de parede restou, e serve para corrosão. A detecção de trinca — por líquido penetrante — mostra descontinuidade aberta na superfície, e serve para fadiga e falha de solda.

Preciso parar o equipamento?

Depende. Medição de espessura pelo lado externo pode ser feita com o equipamento em operação, dependendo da temperatura. Ensaio interno e exame de solda exigem o equipamento parado, frio e limpo na região a ensaiar.

O ensaio marca ou danifica a peça?

Não. O ultrassom usa acoplante que se limpa depois e o líquido penetrante exige limpeza da superfície, sendo removido ao final. A réplica metalográfica lixa e pole uma área de poucos centímetros e ataca com reagente — a marca é superficial e não compromete a espessura da peça.

Por que marcar os pontos de medição?

Para que a inspeção seguinte meça exatamente no mesmo lugar. É a comparação entre medições no mesmo ponto que dá a taxa de corrosão, e é a taxa que permite prever a vida restante do equipamento.

Vocês fazem END em estrutura metálica?

Sim. Solda de estrutura, base de coluna e ligação são pontos onde o ensaio superficial detecta trinca por fadiga, comum em estrutura que recebe carga cíclica ou vibração.
